    Products產品中心

    臺捷鏡面火花機

    簡要描述:臺捷A30數控鏡面火花機集成國內外放電加工工藝和新I藝數據庫,提供11種電極材料對的加工工藝資料,根據工藝專家數據庫幾千個加工規準和上萬套模具加工的工藝經驗資料,不僅可加工普通材料,還可加工如鈦合金、鎂合金、硬質合金、PCD、 CDN等硬材料,具有加工效率高、表面變質層薄等特點,滿足各種模具材料的加工要求.

    • 產品廠地:東莞市
    • 廠商性質:生產廠家
    • 更新時間:2022-03-14
    • 訪  問  量:920

    詳細介紹

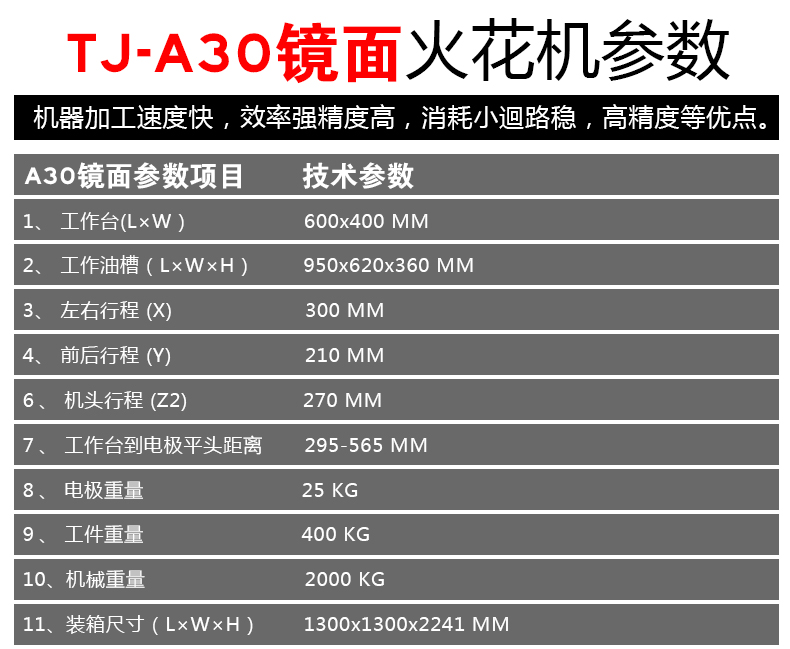

    品牌臺捷產地國產
    控制形式數控主軸行程X :350mm,Y:250mm,Z:270mm
    編程軟件其他界面語言中文,英文
    工作油槽尺寸(長×寬×深)950*620*360mm工作臺面尺寸(長×寬)600*400mm
    最大工件重量400kg最大工件尺寸(長×寬×高)350*250*270mm
    加工表面粗糙度Ra0.1μm銷售區域全國
    外形尺寸(長×寬×高)1300*1300*2241mm重量2250kg
    售后保修期12個月
      臺捷A30數控鏡面火花機按立柱是否運動分為固定立柱型和移動立柱型。

      一、固定立柱型

      1、工作臺十字運動,工作臺作X、Z向運動,主軸箱作Y向運動,主軸箱在立柱上有正掛、側掛兩種形式。適用于中型復雜零件的鏜、銑等多工序加工。

      2、主軸箱十字運動,主軸箱作X、Z向運動,工作臺作Y向運動。適用于中小型零件的鏜、銑等多工序加工。

      3、主軸箱側掛與立柱,主軸箱作Y、Z向運動,這種布局形式與刨臺型臥式銑鏜床類似,工作臺作X向運動。適用于中型零件鏜、銑等多工序加工。

      二、移動立柱型

      1、刨臺型,床身呈T字形,工作臺在前床身上作X向運動,立柱在后床身上作Z向運動。主軸箱在立柱上有正掛、側掛兩種形式,作Y向運動。適用于中、大型零件,特別是長度較大零件的鏜、銑等多工序加工。

      2、立柱十字運動型,立柱作Z、U(與X向平行)行運動,主軸箱在立柱上作Y向運動,工作臺在前床身上作X向運動。適用于中型復雜零件的鏜、銑等多工序加工。

      臺捷A30數控鏡面火花機特點:

      1、模具機型:采用的鏡面加工回路,實現無粉鏡面加工。

      2、機械床身由高強度鑄鐵組合而成,受溫差變型量小。

      3、機臺三座采用同心搪加工,以保持高精度。

      4、Z軸采用高精度C3級滾柱滑軌配合日本三洋DC伺服馬達,使工作電敏度達到好的狀態。

      5、高精度、高強度主軸結構確保伺服加工運動順暢及展現優異的放電性能。

      功能介紹:

      1、提供60組檔案儲存,三軸坐標可公英制切換。

      2、具有10段自動修細功能。

      3、自行編輯依個人經驗去編輯加工條件。

      4、自動編輯;給予大深度初始電流及粗細加工的選擇,就會自動將加工條件編輯完成。

      5、智能型條件編輯;只要選擇電極形狀,電極與工件材料,電極的截面積及粗細加工的選擇與深度設定就會自動將加工條件編輯好,以上三種編輯方式,皆可由粗-中-細 一次完成加工。

      6、積碳防制系統。積碳防制系統視各種不同的加工條件,改變檢測敏感度,以達到有效的積碳防制。

      特性:

      1、系統集成國內外放電加工工藝和工藝數據庫,提供11種電極材料對的加工工藝資料,根據工藝專家數據庫幾千個加工規準和上萬套模具加工的工藝經驗資料,不僅可加工普通材料,還可加工如鈦合金、鎂合金、硬質合金、PCD、CDN等超硬材料,具有加工效率高、表面變質層薄等特點,滿足各種模具材料的加工要求。

      2、AUTO加工是用戶利用豐富的工藝軟件數據庫,根據圖紙要求,輸入電極-工件材料、電極形狀、電極縮放量、電極投影面積、加工深度、精加工表面粗糙度,系統能自動決定加工加工規準、轉檔次數和自動分配搖動量,直至完成圖紙要求的加工結果。無需操作技巧的AUTO加工,通過簡單的對話輸入,幫助經驗不足的新手發揮機床的效能。

      3、自動編程專家系統(AUTO功能)。

      4、觸摸屏輸入、手寫盒輸入操作等功能,使操作更便捷。

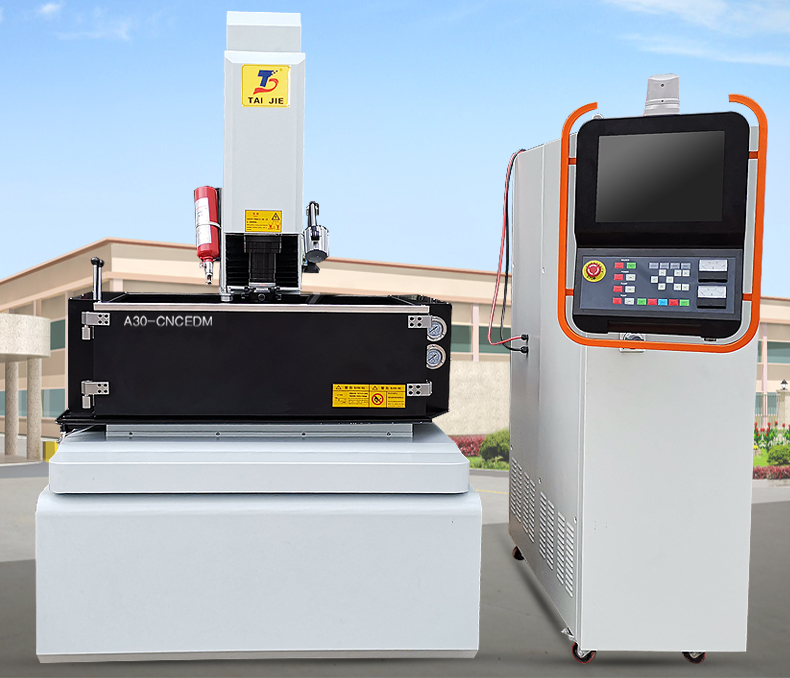

     臺捷A30數控鏡面火花機詳情:
